Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.75 А; 1.75 В/эл)
| 15 Ач |
10 часовой разряд (1.33 А; 1.75 В/эл) | 13.3 Ач |
5 часовой разряд (2.5 А; 1.75 В/эл) | 12.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 16 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 200 А (5с) |

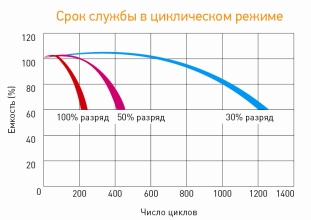

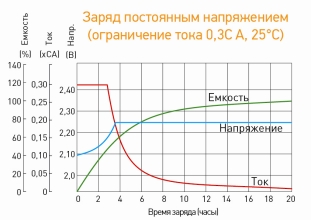

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

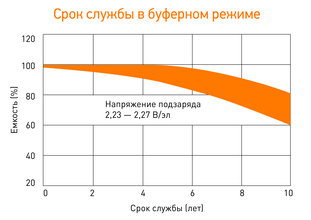

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 20 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|

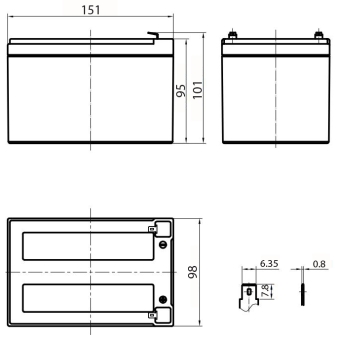

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 67.5 | 44.6 | 32.8 | 18.9 | 10.8 | 4.17 | 2.63 | 1.37 | 0.77 |
| 1.65V | 65.6 | 43.6 | 32.5 | 18.7 | 10.7 | 4.12 | 2.60 | 1.36 | 0.76 |
| 1.70V | 63.9 | 41.4 | 31.9 | 18.6 | 10.6 | 4.04 | 5.22 | 1.35 | 0.75 |
| 1.75V | 60.9 | 40.0 | 31.1 | 18.1 | 10.5 | 4.02 | 2.50 | 1.33 | 0.75 |
| 1.80V | 55.7 | 38.7 | 30.2 | 17.8 | 10.4 | 3.92 | 2.45 | 1.31 | 0.74 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 120 | 81.5 | 60.8 | 35.9 | 19.7 | 7.67 | 4.67 | 2.53 | 1.36 |
| 1.65V | 117 | 80.1 | 60.0 | 35.2 | 19.4 | 7.58 | 4.62 | 2.50 | 1.35 |
| 1.70V | 113 | 77.9 | 58.3 | 34.5 | 19.2 | 7.42 | 4.58 | 2.45 | 1.34 |
| 1.75V | 109 | 75.3 | 57.0 | 33.8 | 18.9 | 7.27 | 4.50 | 2.42 | 1.33 |
| 1.80V | 103 | 71.5 | 54.0 | 33.3 | 18.4 | 7.35 | 4.43 | 2.37 | 1.32 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
