Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
Номинальная емкость (25°С) |
10 часовой разряд (10 А; 1.8 В/эл)
| 100 Ач |
5 часовой разряд (17.35 А; 1.75 В/эл) | 86.75 Ач |
1 часовой разряд (75.1 А; 1.65 В/эл) | 75.1 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление полностью заряженной батареи (25°С) | 3.7 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

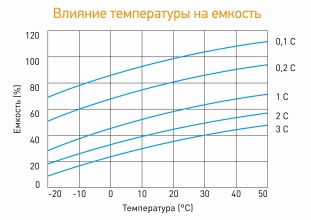

Рабочий диапазон температур |
Разряд | -20~60 |
Заряд | -10~60 |
Хранение | -20~60 |
Макс. разрядный ток (25°С) | 900 А (5с) |

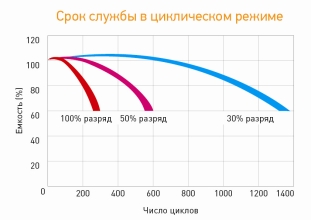

Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

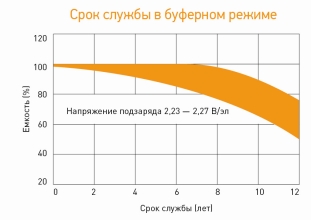

Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики

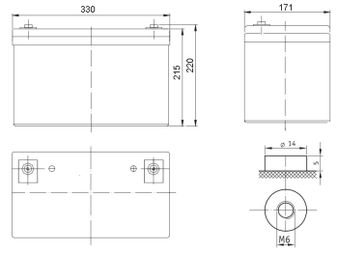

Корпус B | Тип клемм под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
1.60V | 371 | 271 | 222 | 138 | 101 | 78.7 | 29.2 | 19.5 | 11.3 |
1.65V | 344 | 256 | 211 | 131 | 96.2 | 75.1 | 28.1 | 18.8 | 11.0 |
1.70V | 328 | 242 | 199 | 124 | 91.3 | 71.4 | 26.9 | 18.1 | 10.7 |
1.75V | 299 | 227 | 188 | 117 | 86.4 | 67.8 | 25.7 | 17.4 | 10.2 |
1.80V | 288 | 218 | 181 | 114 | 84.3 | 66.3 | 25.3 | 17.1 | 10.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
1.60V | 614 | 470 | 378 | 243 | 180 | 140 | 54.1 | 36.6 | 20.7 |
1.65V | 580 | 453 | 364 | 235 | 175 | 136 | 53.2 | 36.1 | 20.7 |
1.70V | 551 | 435 | 351 | 227 | 169 | 133 | 51.9 | 35.4 | 20.5 |
1.75V | 521 | 418 | 338 | 219 | 164 | 129 | 50.8 | 34.7 | 20.0 |
1.80V | 510 | 400 | 325 | 211 | 158 | 125 | 49.4 | 33.9 | 19.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
