Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (14 А; 1,75 В/эл)
| 140 Ач |
5 часовой разряд (23.6 А; 1,75 В/эл) | 118 Ач |
1 часовой разряд (86.5 А; 1.6 В/эл) | 86.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 3.8 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

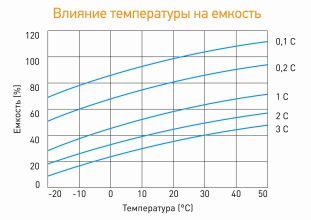

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 950 А (5с) |

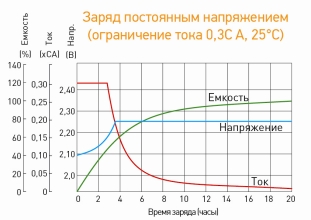

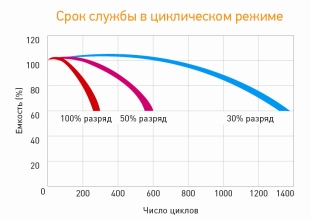

| Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

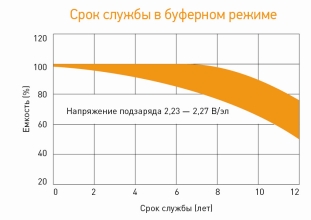

| Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики

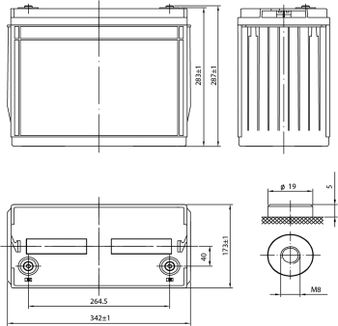

Корпус
B | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 438 | 314 | 248 | 147 | 107 | 86.5 | 38.2 | 25.6 | 14.1 |
| 1.65V | 400 | 292 | 237 | 145 | 105 | 84.3 | 37.4 | 25.0 | 14.1 |
| 1.70V | 387 | 280 | 231 | 142 | 102 | 82.1 | 36.8 | 24.3 | 14.0 |
| 1.75V | 345 | 257 | 214 | 139 | 99.8 | 80.2 | 36.1 | 23.6 | 14.0 |
| 1.80V | 317 | 235 | 197 | 134 | 96.7 | 78.0 | 35.2 | 23.0 | 13.9 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 815 | 566 | 474 | 287 | 206 | 163 | 71.8 | 47.4 | 27.9 |
| 1.65V | 714 | 529 | 433 | 261 | 200 | 158 | 70.3 | 47.0 | 27.3 |
| 1.70V | 686 | 512 | 427 | 258 | 195 | 154 | 69.5 | 45.9 | 26.7 |
| 1.75V | 647 | 483 | 414 | 254 | 192 | 152 | 68.6 | 44.8 | 26.1 |
| 1.80V | 620 | 448 | 391 | 247 | 189 | 150 | 68.2 | 44.0 | 25.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
