Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (1.8 А; 1.80 В/эл)
| 18 Ач |
5 часовой разряд (3.43 А; 1.75 В/эл) | 17.2 Ач |
1 часовой разряд (13.3 А; 1.65 В/эл) | 13.3 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 15 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 230 А (5с) |
| Циклический режим (2.3-2.36 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23-2.28 В/эл) |
Температурная компенсация | 20 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
E | Тип клемм
под болт M5 |
|
|
|

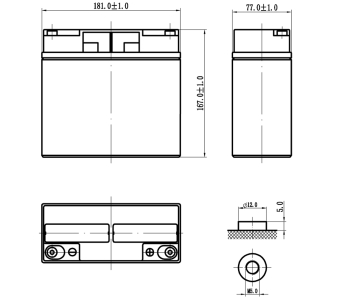

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 75.6 | 51.4 | 39.8 | 22.5 | 16.0 | 13.4 | 5.36 | 3.59 | 1.98 |
| 1.65V | 73.2 | 50.1 | 38.7 | 22.1 | 15.7 | 13.3 | 5.32 | 3.57 | 1.94 |
| 1.70V | 71.7 | 48.9 | 38.0 | 21.7 | 15.4 | 13.1 | 5.23 | 3.51 | 1.87 |
| 1.75V | 70.1 | 47.7 | 37.2 | 21.4 | 15.1 | 12.8 | 5.13 | 3.43 | 1.82 |
| 1.80V | 68.3 | 46.3 | 36.0 | 21.1 | 14.9 | 12.6 | 5.05 | 3.39 | 1.80 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 150 | 104 | 84.8 | 45.6 | 31.6 | 27.1 | 10.6 | 7.11 | 3.93 |
| 1.65V | 145 | 102 | 82.6 | 44.3 | 31.1 | 26.8 | 10.5 | 7.05 | 3.84 |
| 1.70V | 142 | 101 | 80.2 | 43.9 | 30.4 | 26.4 | 10.4 | 6.94 | 3.70 |
| 1.75V | 139 | 97.2 | 78.4 | 43.2 | 30.0 | 26.3 | 10.1 | 6.82 | 3.56 |
| 1.80V | 135 | 95.3 | 77.3 | 42.5 | 29.5 | 25.9 | 10.0 | 6.81 | 3.52 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
