Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (3.3 А; 1.8 В/эл)
| 33 Ач |
5 часовой разряд (5.8 А; 1,75 В/эл) | 29 Ач |
1 часовой разряд (22.78 А; 1.65 В/эл) | 23 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 10 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

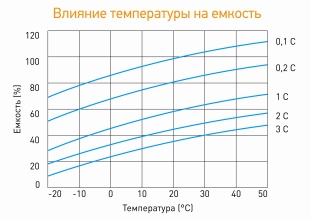

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 330 А (5с) |

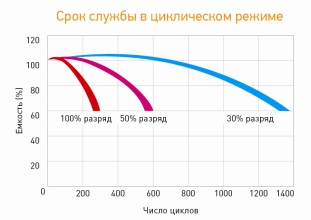

| Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

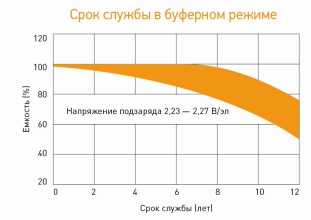

| Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
под болт M6 |
|
|
|

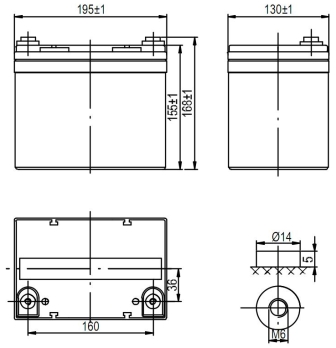

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 115 | 83.4 | 64.0 | 38.5 | 28.0 | 23.4 | 9.44 | 6.55 | 3.36 |
| 1.65V | 106 | 80.4 | 61.8 | 37.8 | 27.7 | 22.8 | 9.33 | 6.50 | 3.35 |
| 1.70V | 103 | 75.9 | 56.7 | 34.5 | 26.2 | 22.1 | 8.79 | 6.40 | 3.32 |
| 1.75V | 98.3 | 71.8 | 54.1 | 34.1 | 25.5 | 21.1 | 8.58 | 5.80 | 3.31 |
| 1.80V | 94.5 | 70.4 | 51.5 | 33.2 | 24.8 | 20.6 | 8.51 | 5.72 | 3.30 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 203 | 150 | 117 | 72.4 | 53.8 | 40.9 | 17.4 | 12.2 | 6.63 |
| 1.65V | 194 | 145 | 110 | 69.3 | 52.7 | 40.5 | 17.3 | 11.9 | 6.47 |
| 1.70V | 187 | 136 | 107 | 64.5 | 51.2 | 39.9 | 16.8 | 11.5 | 6.31 |
| 1.75V | 184 | 132 | 103 | 62.7 | 49.1 | 39.1 | 16.0 | 11.3 | 6.20 |
| 1.80V | 178 | 131 | 97.9 | 61.0 | 48.8 | 38.3 | 15.2 | 11.0 | 6.03 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
