Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (0.72 А; 1.8 В/эл)
| 7.2 Ач |
5 часовой разряд (1.16 А; 1,75 В/эл) | 5.8 Ач |
1 часовой разряд (4.63 А; 1.65 В/эл) | 4.63 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 22 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 108 А (5с) |

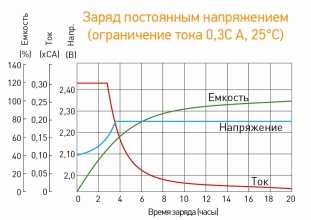

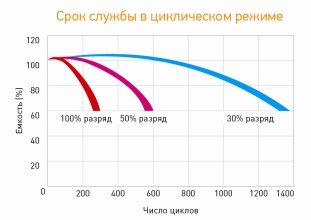

| Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

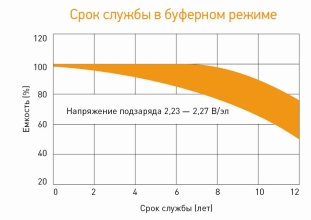

| Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|

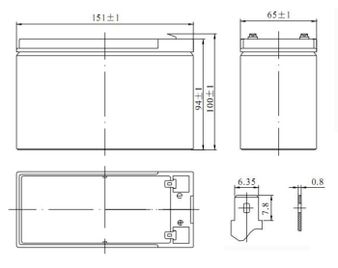

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 28.4 | 18.8 | 15.3 | 8.50 | 6.10 | 4.80 | 1.88 | 1.29 | 0.80 |
| 1.65V | 26.6 | 17.9 | 14.6 | 8.15 | 5.87 | 4.63 | 1.82 | 1.25 | 0.78 |
| 1.70V | 25.4 | 17.0 | 13.9 | 7.86 | 5.64 | 4.44 | 1.76 | 1.20 | 0.76 |
| 1.75V | 23.2 | 16.0 | 13.2 | 7.56 | 5.41 | 4.25 | 1.69 | 1.16 | 0.74 |
| 1.80V | 22.4 | 15.1 | 12.5 | 7.18 | 5.14 | 4.04 | 1.64 | 1.12 | 0.72 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 50.8 | 35.8 | 28.1 | 15.5 | 11.5 | 9.30 | 3.68 | 2.38 | 1.47 |
| 1.65V | 48.1 | 34.0 | 27.0 | 14.9 | 11.0 | 8.90 | 3.59 | 2.34 | 1.45 |
| 1.70V | 46.2 | 32.2 | 25.9 | 14.3 | 10.5 | 8.53 | 3.49 | 2.30 | 1.44 |
| 1.75V | 42.3 | 30.4 | 24.8 | 13.7 | 10.1 | 8.28 | 3.38 | 2.25 | 1.43 |
| 1.80V | 42.0 | 28.6 | 23.8 | 13.2 | 9.71 | 7.90 | 3.27 | 2.19 | 1.41 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
