Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (7.5 А; 1.8 В/эл)
| 75 Ач |
5 часовой разряд (11.78 А; 1,75 В/эл) | 58.9 Ач |
1 часовой разряд (51.1 А; 1.65 В/эл) | 51.1 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5.2 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

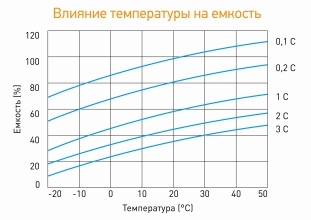

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 700 А (5с) |

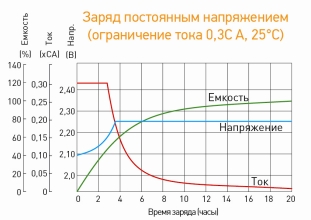

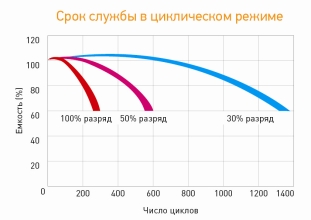

| Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

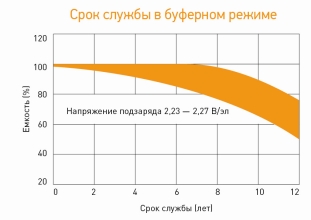

| Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
под болт M6 |
|
|
|

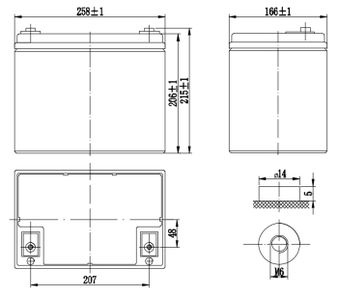

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 233 | 177 | 139 | 90.0 | 66.5 | 53.5 | 20.3 | 13.4 | 8.44 |
| 1.65V | 219 | 167 | 132 | 85.3 | 63.2 | 51.1 | 19.5 | 12.8 | 8.15 |
| 1.70V | 205 | 157 | 125 | 80.7 | 60.0 | 48.6 | 18.6 | 12.3 | 7.85 |
| 1.75V | 191 | 148 | 118 | 76.1 | 56.8 | 46.1 | 17.8 | 11.8 | 7.58 |
| 1.80V | 183 | 142 | 114 | 74.1 | 55.4 | 45.1 | 17.5 | 11.6 | 7.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 433 | 320 | 248 | 153 | 116 | 94.2 | 37.1 | 24.8 | 15.3 |
| 1.65V | 415 | 308 | 239 | 148 | 112 | 91.6 | 36.3 | 24.3 | 15.1 |
| 1.70V | 396 | 296 | 230 | 143 | 109 | 89.0 | 35.4 | 23.8 | 14.9 |
| 1.75V | 378 | 284 | 222 | 138 | 105 | 86.4 | 34.6 | 23.3 | 14.7 |
| 1.80V | 359 | 272 | 213 | 133 | 102 | 83.8 | 33.7 | 22.8 | 14.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
