Батареи DELTA серии HRL являются герметизированными, необслуживаемыми свинцово-кислотными аккумуляторами с системой рекомбинации газов (VRLA). Изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Благодаря применению современных технологий при производстве, аккумуляторы демонстрируют высокую устойчивость при работе и высочайшее качество исполнения. Серия HRL относится к линейке DELTA UPS series, разработанной специально для использования в мощных системах бесперебойного питания ЦОД, систем связи и иных ответственных системах. Серия отличается повышенной надежностью и имеет срок службы до 12 лет.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |

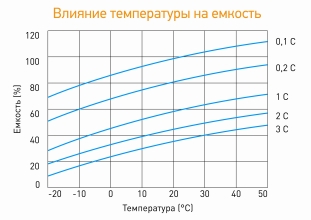

| Номинальная емкость (25°С) |
10 часовой разряд (0.9 А; 1.8 В/эл)
| 9 Ач |
5 часовой разряд (1.54 А; 1,75 В/эл) | 7.7 Ач |
1 часовой разряд (5.75 А; 1.65 В/эл) | 5.75 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 18 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 135 А (5с) |

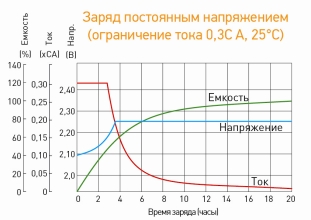

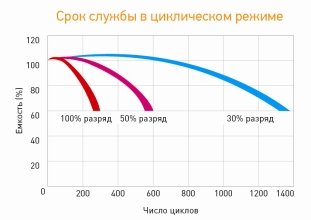

| Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

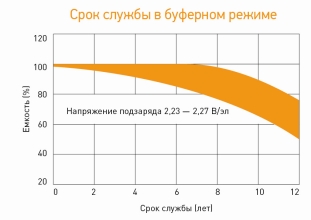

| Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|

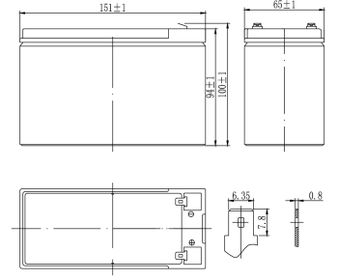

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 33.0 | 24.2 | 17.0 | 9.90 | 7.31 | 5.80 | 2.33 | 1.60 | 0.95 |
| 1.65V | 32.1 | 23.6 | 16.5 | 9.79 | 7.24 | 5.75 | 2.29 | 1.56 | 0.94 |
| 1.70V | 30.9 | 22.9 | 16.1 | 9.36 | 7.05 | 5.71 | 2.25 | 1.55 | 0.93 |
| 1.75V | 30.3 | 22.1 | 14.6 | 8.91 | 6.85 | 5.66 | 2.20 | 1.54 | 0.92 |
| 1.80V | 29.6 | 21.0 | 13.9 | 8.45 | 6.58 | 5.51 | 2.14 | 1.53 | 0.90 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 71.7 | 44.8 | 33.6 | 19.6 | 14.5 | 11.5 | 4.34 | 3.10 | 1.84 |
| 1.65V | 68.3 | 44.3 | 33.1 | 19.1 | 14.1 | 11.2 | 4.29 | 3.04 | 1.83 |
| 1.70V | 64.8 | 42.9 | 31.1 | 18.5 | 13.8 | 11.0 | 4.20 | 2.98 | 1.78 |
| 1.75V | 61.4 | 41.1 | 30.2 | 17.6 | 13.2 | 10.7 | 4.08 | 2.92 | 1.74 |
| 1.80V | 58.0 | 39.2 | 28.4 | 16.6 | 12.7 | 10.4 | 3.92 | 2.85 | 1.69 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
